Vysokoprietokový 3-cestný prepínací ventil pre BTMS tepelný manažment elektrických vozidiel
3-cestný ventil chladiacej kvapaliny je kritický komponent navrhnutý pre pokročilé systémy tepelného manažmentu batérií (BTMS) v elektrických vozidlách (EV), hybridných elektrických vozidlách (HEV) a aplikáciách na ukladanie energie. Tento vysokovýkonný elektrický ventil presne riadi smer a distribúciu chladiacej kvapaliny, čo umožňuje bezproblémové prepínanie alebo proporcionálne ovládanie medzi viacerými tepelnými okruhmi – vrátane chladenia batériovej jednotky, obtoku chladiča, slučky chladiča, chladenia výkonovej elektroniky a integrácie vykurovania kabíny.
Popis
Ak hľadáte vysokoprietokový 3-cestný prepínací ventil pre tepelné riadenie btms elektrických vozidiel, vitajte vo veľkoobchode s produktom z našej továrne. Ako jeden z popredných výrobcov a dodávateľov v Číne vám ponúkneme tie najlepšie služby a rýchle dodanie. Teraz skontrolujte cenovú ponuku u nášho predajcu.
Elektrický 3-cestný regulačný ventil chladiacej kvapaliny pre BTMS v elektrických vozidlách
Elektrický 3-cestný regulačný ventil chladiacej kvapalinypopis
Náš vysoko{0}}výkonný 3{3}}cestný regulačný ventil chladiacej kvapaliny je špeciálne navrhnutý pre systémy riadenia teploty batérie (BTMS) v elektrických vozidlách (EV) a hybridných aplikáciách. Tento ventil, navrhnutý na presné riadenie a odvádzanie toku chladiacej kvapaliny, umožňuje efektívne prepínanie medzi rôznymi chladiacimi okruhmi -, ako je chladenie akumulátora, obtok chladiča, slučka chladiča alebo režimy vykurovania – zaisťuje, že batéria bude vždy fungovať v optimálnom teplotnom rozsahu.
 |
 |
Problém verzus riešenie
| Problémy s konvenčnými ventilmi | Naše prémiové riešenie |
| Nepresné ovládanie spôsobuje kolísanie teploty (±2 stupne) | Rovnaké percento prietokovej charakteristiky poskytuje stabilný a presný výstup (±0,5 stupňa) |
| Únik v uzavretom prístave plytvá energiou (obtokový tok) | Bublinové-tesné uzatvorenie-(únik menší alebo rovný 0,1 %) zabraňuje strate energie |
| Krátka životnosť v aplikáciách s chladenou vodou (kondenzácia, korózia) | Predstavec z nehrdzavejúcej ocele + mosadzné/bronzové telo odoláva korózii, 100,000+ cyklov |
Medzi hlavné výhody patrí:
Presná kontrola prietoku
Podporuje zapínanie/vypínanie alebo proporcionálnu reguláciu pre presné riadenie teploty a minimálny krížový{0}}únik.
Robustné elektrické ovládanie
Dostupné v 12V alebo 24V DC verziách s rýchlou dobou odozvy a nízkou spotrebou energie; voliteľná PWM alebo LIN/CAN komunikácia pre inteligentnú integráciu.
Široký prevádzkový rozsah
Navrhnuté tak, aby odolali extrémnym automobilovým prostrediam od -40 stupňov do +120 stupňov, s vynikajúcou odolnosťou voči vibráciám, korózii a chladiacim kvapalinám na báze glykolu.
Kompaktný a ľahký dizajn
Optimalizované pre priestorovo-obmedzené moduly BTMS, jednoduchá inštalácia v akejkoľvek orientácii a minimálny vplyv na hmotnosť systému.
Vysoká životnosť a spoľahlivosť
Krytie IP67- (voliteľné), nízky tlakový spád, vynikajúci tesniaci výkon a dlhá životnosť overené pre vysokovýkonné EV aplikácie.
Všestranné konfigurácie
3-cestné ventily chladiacej kvapaliny môžu byť navrhnuté v priemeroch od 16Øs do Ø25, čo si vyžaduje iba zmeny rozmerov potrubia. Vodný ventil Ø25 umožňuje reguláciu prietoku od 5 l/min do 100 l/min.
Ako to funguje: Technické vysvetlenie
Prevádzkový princíp
Trojcestný ventil chladiacej kvapaliny reguluje tok chladenej vody presmerovaním, nie zastavením toku-udržiavaním konštantného tlaku v systéme pri modulácii teploty.
Technické špecifikácie
| Nie | Názov parametra | hodnoty |
| 1 | Vnútorný únik vodného ventilu | Menší alebo rovný 20 ml/min (vodný test), rozdiel tlaku 30 kPa |
| 2 | Vonkajší únik vodného ventilu | Menej ako alebo rovné 5 ml/min (test plynu), 340 kPa (pretlak) |
| 3 | Čas odozvy prepínania režimu | <10s |
| 4 | Spôsob kontroly | LIN |
| 5 | Štandardné prevádzkové napätie | 24V |
| 6 | Rozsah prevádzkového napätia | 20V~30V |
| 7 | Životnosť | 300 000 spínacích cyklov |
Teoretická krivka prietokového odporu 3-cestného ventilu chladiacej kvapaliny (100% plne otvorený)
| Stredná | 50% etylénglykol |
| Teplota | 25 stupňov |
| Vonkajší priemer potrubia | Φ25 |
| Prietok | 5-50 l/min |

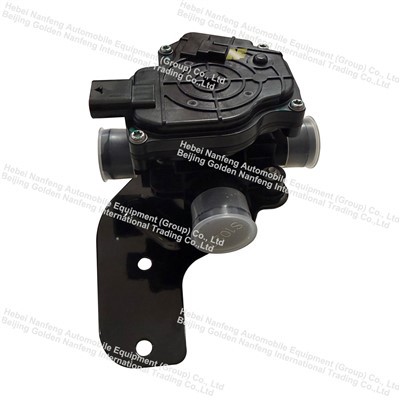

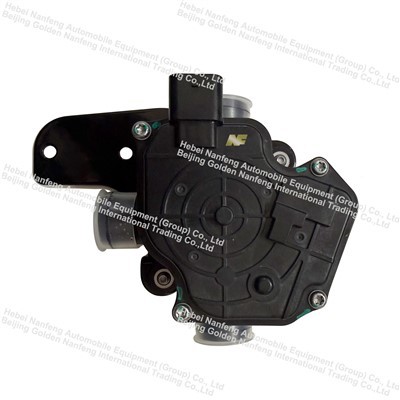

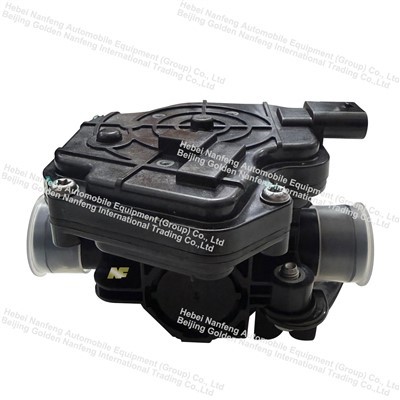

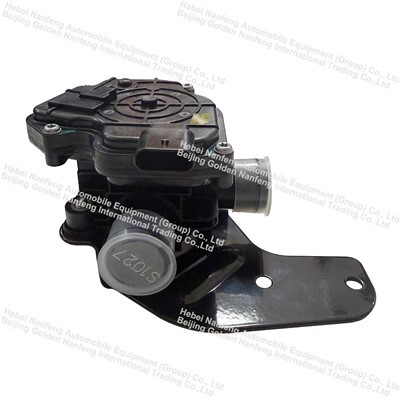

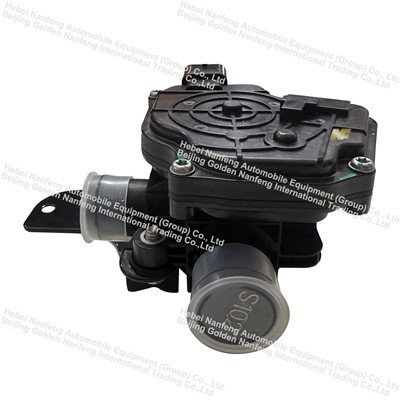

3-cestná vitrína chladiaceho ventilu chladiacej kvapaliny
Schéma miesta inštalácie je uvedená nižšie (prípustné uhly inštalácie).
Požiadavky na spojenie s vozidlom:
Ideálne pre kvapalinou{0}}chladené batériové elektrické vozidlá (BEV), komerčné elektrické nákladné vozidlá a autobusy, systémy na ukladanie energie z batérií (BESS) a tepelné riadenie palivových článkov. Vyniká v scenároch vyžadujúcich dynamické smerovanie chladiacej kvapaliny, ako sú aktívne/pasívne režimy chladenia, rekuperácia odpadového tepla a viac{2}}slučkové tepelné vyváženie.
Či už ste OEM, dodávateľ Tier{2}}1 alebo systémový integrátor, náš 3-cestný chladiaci ventil poskytuje spoľahlivé, efektívne a nákladovo efektívne riešenia riadenia teploty, ktoré pomáhajú vašim systémom EV dosahovať vyšší výkon a súlad s prísnymi priemyselnými normami.
Ponúkame flexibilné služby OEM/ODM vrátane vlastných konfigurácií portov, špecifikácií ovládačov a plnej technickej podpory. Vzorky a podrobné technické listy sú k dispozícii na požiadanie.
certifikáty
✅ Smernica o tlakových zariadeniach
✅ V súlade s RoHS (šetrné k životnému prostrediu)
✅ Výroba s certifikáciou IATF 16949
✅ Dodržiavanie noriem úniku
Logistika a transparentnosť platieb
Môžeme podporovať rôzne spôsoby dopravy a platby.
Platba: T / T, PayPal, L / C, Western Union.
Preprava: DHL, FedEx, UPS, letecká preprava, námorná preprava (FCL/LCL).
Dodanie: Vzorky do 7-10 dní. Hromadné objednávky do 30-35 dní.
Profil spoločnosti
Hebei Nanfeng Automobile Equipment (Group) Co., Ltdje vertikálne integrovaná priemyselná skupina špecializujúca sa na tepelné systémy elektrických vozidiel. S1 medzinárodná obchodná spoločnosť(Peking Golden Nanfeng) a5 moderných výrobných zariadeníposkytujeme{0}}koncovú{1}}kontrolu kvality, nákladov a inovácií.
📍 Ústredie:Priemyselná oblasť Wumaying, okres Nanpi, Hebei, Čína
🏭 Veľkosť zariadenia: 80,000 m²
🌍 Exportné trhy:Ázia, Európa, Severná a Južná Amerika
