3-cestný ventil chladenej vody

Ak hľadáte 3-cestný ventil na chladenú vodu, vitajte vo veľkoobchode s produktom z našej továrne. Ako jeden z popredných výrobcov a dodávateľov v Číne vám ponúkneme tie najlepšie služby a rýchle dodanie. Teraz skontrolujte cenovú ponuku u nášho predajcu.

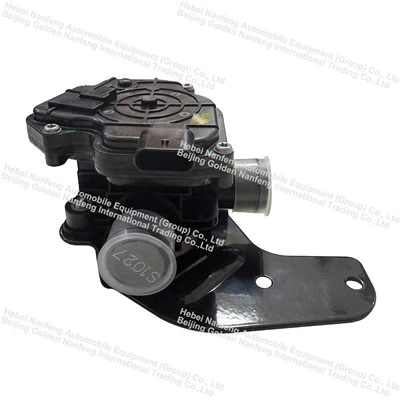

3-cestný ventil chladenej vody



3-cestné ventily chladenej vody používajú jednosmerný motor a prevodovku na riadenie otáčania ventilu, čím sa dosahujú funkcie reverzácie alebo regulácie prietoku.

Poloha ventilu je riadená jednosmerným motorom, prevodovkou a snímačom polohy. Snímač polohy vydáva zodpovedajúce napätie na základe uhla ventilu.



3-cestné ventily na chladenú vodu môžu byť navrhnuté v priemeroch od 16Ø do Ø25, čo si vyžaduje len zmeny rozmerov potrubia.

Vodný ventil Ø25 umožňuje reguláciu prietoku od 5 l/min do 100 l/min.





Problémy s konvenčnými ventilmi	Naše prémiové riešenie
Nepresné ovládanie spôsobuje kolísanie teploty (±2 stupne)	Rovnaké percento prietokovej charakteristiky poskytuje stabilný a presný výstup (±0,5 stupňa)
Únik v uzavretom prístave plytvá energiou (obtokový tok)	Bublinové-tesné uzatvorenie-(únik menší alebo rovný 0,1 %) zabraňuje strate energie
Krátka životnosť v aplikáciách s chladenou vodou (kondenzácia, korózia)	Predstavec z nehrdzavejúcej ocele + mosadzné/bronzové telo odoláva korózii, 100,000+ cyklov





Prevádzkový princíp

Trojcestný ventil chladenej vody reguluje tok chladenej vody presmerovaním, nie zastavením toku-udržiavaním konštantného tlaku v systéme pri modulácii teploty.



Technické špecifikácie



Nie	Názov parametra	hodnoty
1	Vnútorný únik vodného ventilu	Menší alebo rovný 20 ml/min (vodný test), rozdiel tlaku 30 kPa
2	Vonkajší únik vodného ventilu	Menej ako alebo rovné 5 ml/min (test plynu), 340 kPa (pretlak)
3	Čas odozvy prepínania režimu	<10s
4	Spôsob kontroly	LIN
5	Štandardné prevádzkové napätie	24V
6	Rozsah prevádzkového napätia	20V~30V
7	Životnosť	300 000 spínacích cyklov



Teoretická krivka prietokového odporu vodného ventilu (100% plne otvorený)



Stredná	50% etylénglykol
Teplota	25 stupňov
Vonkajší priemer potrubia	Φ25
Prietok	5-50 l/min





Schéma miesta inštalácie je uvedená nižšie (prípustné uhly inštalácie).

Požiadavky na spojenie s vozidlom:



Certifikácie a zhoda

✅ Smernica o tlakových zariadeniach
✅ V súlade s RoHS (šetrné k životnému prostrediu)
✅ Výroba s certifikáciou IATF 16949
✅ Dodržiavanie noriem úniku



Referencie pre globálneho klienta



"Tieto 3-cestné ventily sme nainštalovali do troch chladiacich zariadení dátových centier. Po 18 mesiacoch nepretržitej prevádzky, nulové poruchy, nulové úniky. Rovnocenná charakteristika nám dáva presnú kontrolu aj pri 10% zaťažení."*

- Facility Manager, Global Data Center Operator (India)

„V našom systéme riadenia teploty batérie ďalšej{0}}generácie je presná regulácia prietoku chladiacej kvapaliny kritická pre udržanie rovnomernosti teploty článkov. Po integrácii týchto 3-cestných ventilov do našich okruhov chladenia kvapalinou sme dosiahli zásadný prelom-článku{5}}k-zmene teploty článkov klesli z ±2,5 stupňa na iba ±0,8 stupňa povelu nabíjacieho cyklu a okamžite reagovali na ±0,8 stupňa nabíjacieho cyklu. 6 mesiacov agresívneho testovania pracovného cyklu s 30 % glykolovou chladiacou kvapalinou, žiadne známky opotrebovania alebo vnútorného úniku Tento výkon priamo prispieva k dlhšej životnosti batérie a rýchlejšej schopnosti nabíjania pre našich zákazníkov s elektrickými vozidlami.

- Dr. XXXX, vedúci oddelenia Thermal Systems, Battery Systems (Švédsko)





Ste pripravení špecifikovať ventily pre svoj projekt HVAC?

Získajte podrobné špecifikácie, modely BIM a ceny prispôsobené vašim požiadavkám.

Formulár rýchleho dopytu





Platba: T / T, PayPal, L / C, Western Union.
Preprava: DHL, FedEx, UPS, letecká preprava, námorná preprava (FCL/LCL).
Dodanie: Vzorky do 7-10 dní. Hromadné objednávky do 30-35 dní.





Hebei Nanfeng Automobile Equipment (Group) Co., Ltdje vertikálne integrovaná priemyselná skupina špecializujúca sa na tepelné systémy elektrických vozidiel. s1 medzinárodná obchodná spoločnosť(Peking Golden Nanfeng) a5 moderných výrobných zariadeníposkytujeme{0}}koncovú{1}}kontrolu kvality, nákladov a inovácií.

📍 Ústredie:Priemyselná oblasť Wumaying, okres Nanpi, Hebei, Čína
🏭 Veľkosť zariadenia: 80,000 m²
🌍 Exportné trhy:Ázia, Európa, Severná a Južná Amerika



Naše produktové portfólio

Navrhujeme a vyrábame celý rad komponentov elektrických autobusov a úžitkových vozidiel:

Vysokonapäťové ohrievače chladiacej kvapaliny, PTC ohrievače vzduchu, vodné čerpadlá, kompresory HVAC, systémy tepelného manažmentu batérií (BTMS), parkovacie ohrievače (nafta / benzín).
